Guide till belysningsskenor och skensystem
Få hjälp med ditt skensystem för spotlights
Denna guide ger er instruktioner för vilka delar som behövs för att bygga ihop raka belysningsskenor samt större skensystem för spotlights. Vi på Xcen jobbar med skensystemet från Global Trac. Det är de vanligaste 3-fas skenorna i Sverige och i stort sett alla 3-fas spotlights från alla tillverkare passar i dessa skenor.
Bygg ihop enkel rak skena
Detta behöver du
1. Anslutning, skenor i olika längder och avslut
Till en enkel rak skena behövs: skena av önskad längd, anslutning i ena änden och ett avslut i andra änden.
Avslutet är en plast plugg som måste sitta på ändarna för att hindra att folk kan få ström i sig om de vidrör ändarna på skenorna.
2. Koppla ihop flera 3-fas skenor för att skapa långa längder
Belysningsskenorna kommer i standardlängder 1m, 2m, 3m eller 4m. Skenorna går att kapa till önskad längd. Till exempel behöver man 3,5m skena så kan man köpa 2st 2m skenor och kapa den ena till 1,5m och sedan koppla ihop dem med en sammankoppling.
Fördelen med att använda 2st 2m belysningsskena istället för en 4m skena är att 3m och 4m skenor är väldigt dyra att skicka med fraktbolag.
3. Välj monteringssätt för belysningsskenan
Skenorna kommer med hål för att skruva upp dem. Alternativt kan man pendla skenorna med vajer.
För standard innertak med 600x600mm plattor finns det monteringsclips som fäster i innertaksramarna. Då kan montering ske utan verktyg
Koppla in skensystemet till 230V

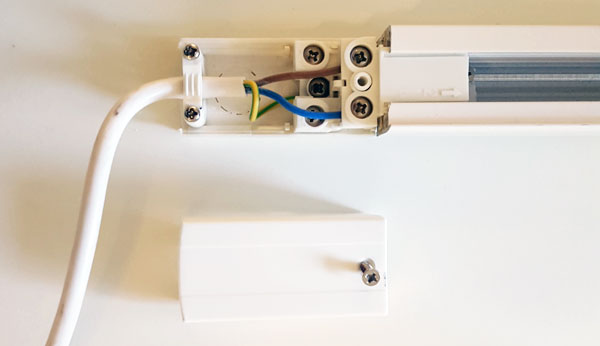

Inne i anslutningen sitter en plint dit en jordad anslutningssladd kopplas in.
Skenan stödjer 3 faser (3 ledningar). Man kan alltså koppla in tre olika strömbrytare till skenan och lamporna som är anslutna i skenan kan styras av någon av de 3 strömbrytarna eller dimrarna. Vilken fas/ledning, ställs in via en ratt på adaptern på lampan som sitter i skenan. I många fal kopplas bara en fas/ledning in. 3-fas skenan funkar då som en 1-fas skena.

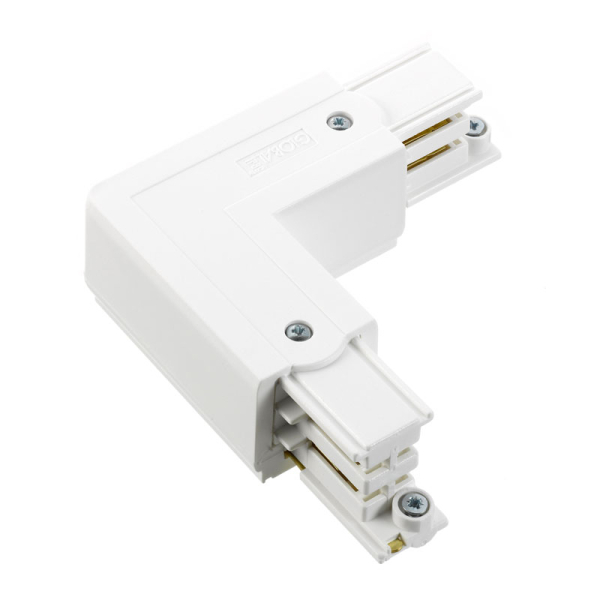

Samma typ av anslutning finns också i L-kopplingarna, T-kopplingarna, X-kopplingen samt mittanslutning
Kopplingar för större skensystem
I större lokaler, som t.ex. butiker väljer man ofta att bygga ihop större skensystem som täcker hela lokalen. Då räcker det att ha en anslutning i en ände.
I övriga ändar sätter man 90 graders L-kopplingar eller T-kopplingar etc. för att bygga ihop ett nät av skenor som täcker lokalen på önskat sätt. Nedan bild ger en översikt över alla delar i Global Tracs skensystem
För att få namn på de olika kopplingarna kolla in detta kopplingsschema för Global Trac med ledningspolaritet
Kolla här för inspiration och information hur du bygger ett skensystem för belysning
(Xcen erbjuder modellen Global Trac Pro)
Rekommenderade avstånd för placering av skenor
Nedan är ett par rekommenderade avstånd att sätta skenor på:
Skenor i butik
Höjd: Minium 2,80 för stora butiksspotlights. Gärna 3-->3,2m. Upp till 5m fungerar bra.
Från vägg i butik: Montera skenan 1m-1,2m ut från produkter
Skyltfönster: Så nära fönstret som möjligt så att spotlights riktas snett inåt. Man vill inte att spotlights skall lysa mot den som tittar in genom skyltfönstret.
Belysningsskenor på kontor
Tänk efter vad som skall belysas. Oftast är det väggar man vill sätta ljus på. Då är det cirka 1m ut från vägg som är ett bra riktmärke.
Spotlights-skenor i privat miljö
Tänker efter vad ni vill ha ljus på. Tänk på att rikta ljus också på väggar och skåp, inte bara rakt ner. Planera placeringen av skenor efter detta. Det fina med skenspotlights är att spotlightsen går att flytta längs skenorna, man är inte låst vid ett ställe.
Adapter och krok
Till belysningsskenor vill man ibland ansluta lampor och andra elektriska apparater som inte kommer med anslutningar anpassade för 3-fas strömskenor. Då finns det ett tillbehör som är en 3-fas adapter, dit man kopplar in sladden från önskad lampa eller apparat.

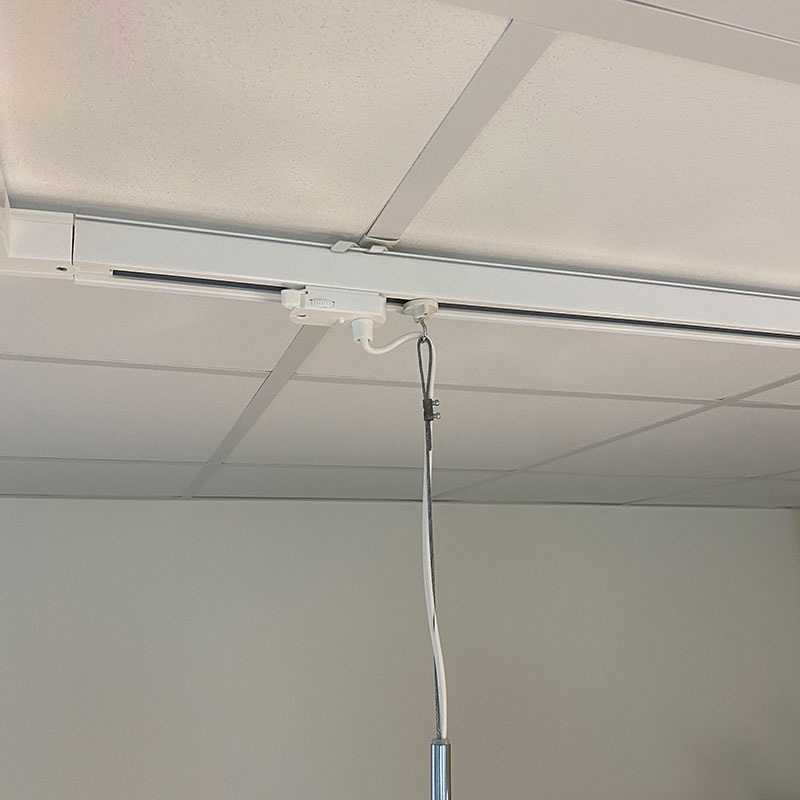

Till adaptern kan man välja en dragavlastning för att hålla uppe till exempel en lampa. Alternativt kan man välja att montera en krok i skenorna. Kroken är också ett standardtillbehör till Global trac skenor.
